具有国网电科院检测报告的开关柜局部放监测装置APD300系列三合一局放传感器

️开关柜为什么需要局放监测

对开关柜进行局部放电监测，是评估设备绝缘状况的重要手段。

在电气设备的绝缘内部，若存在气泡间隙、杂质、尖刺等缺陷，在强电场作用下，开关柜绝缘内部的电场分布会变得不均匀，缺陷部位的电场强度会显著变大，进而容易导致该部位发生未贯穿整个绝缘的放电现象，即局部放电。

局部放电通常不会引发开关柜内部绝缘的穿透性击穿，但会导致绝缘介质出现局部损坏。若局部放电长期存在，在一定条件下会破坏绝缘装置的电气强度，最终造成开关柜内部绝缘击穿。

开关柜局放监测能够尽早发现设备的潜伏性故障并实现故障预警，是避免故障发生的有效措施之一。

️局部放电有哪些危害

局部放电虽然每次释放的能量很小，但其危害是渐进性和累积性的，长期存在会严重威胁电力设备的安全稳定运行：

️2.1 绝缘劣化与破坏：

电腐蚀：放电产生的带电粒子不断轰击绝缘材料表面或内部，造成物理性蚀损，形成碳化通道或电树枝。

化学腐蚀：放电产生的臭氧（O3）、氮氧化物（NOx）等活性物质与绝缘材料发生化学反应，加速材料老化、分解。

热效应：放电点局部温度升高，导致材料热分解、碳化。

三者协同作用，不断削弱绝缘强度，可能导致绝缘完全击穿。

️2.2 引发设备故障：

绝缘性能的持续下降，可能引发相间短路、对地短路等严重故障。

故障往往具有突发性，可能导致设备严重损坏（如变压器烧毁、开关柜爆炸）。

️2.3 造成巨大经济损失：

设备损坏成本：更换大型电力设备（如变压器、GIS）费用高昂。

停电损失：设备故障导致非计划停电，给工业生产、商业活动和居民生活带来巨大损失。

维修成本：故障后的抢修、更换需要大量人力物力。

️2.4 威胁供电可靠性：

设备故障直接影响电网的稳定运行和供电连续性。

️2.5 安全隐患：

aspcms.cn

严重的设备故障（如开关柜燃弧爆炸）可能引发火灾，对人身安全构成威胁。

️安科瑞APD系列局部放电监测装置解决方案

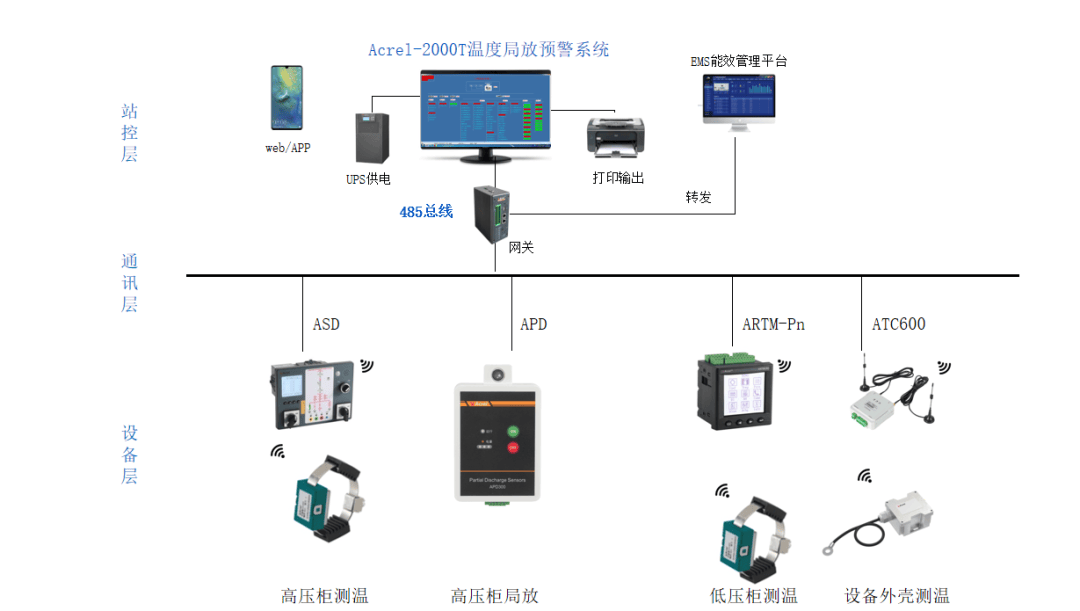

️系统组网图

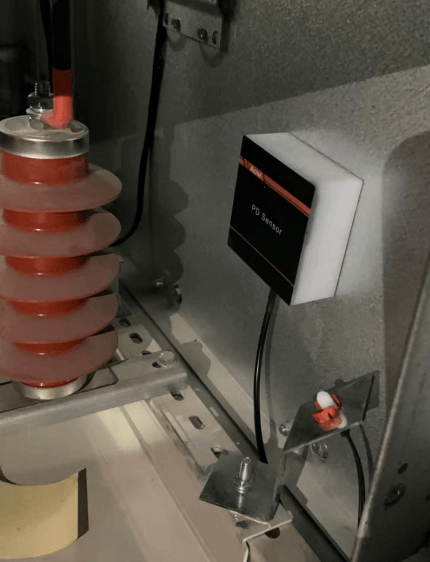

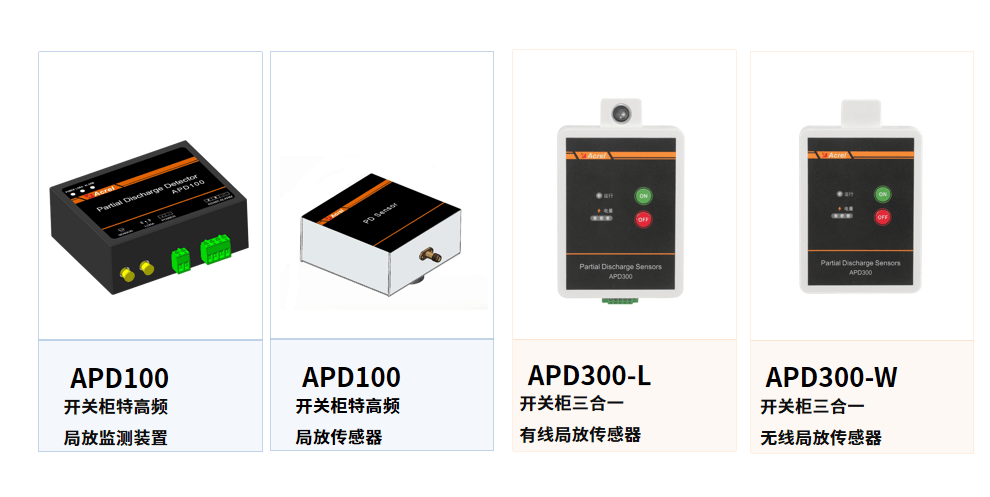

️开关柜局部放电监测装置

️产品功能

️产品应用

️产品资质

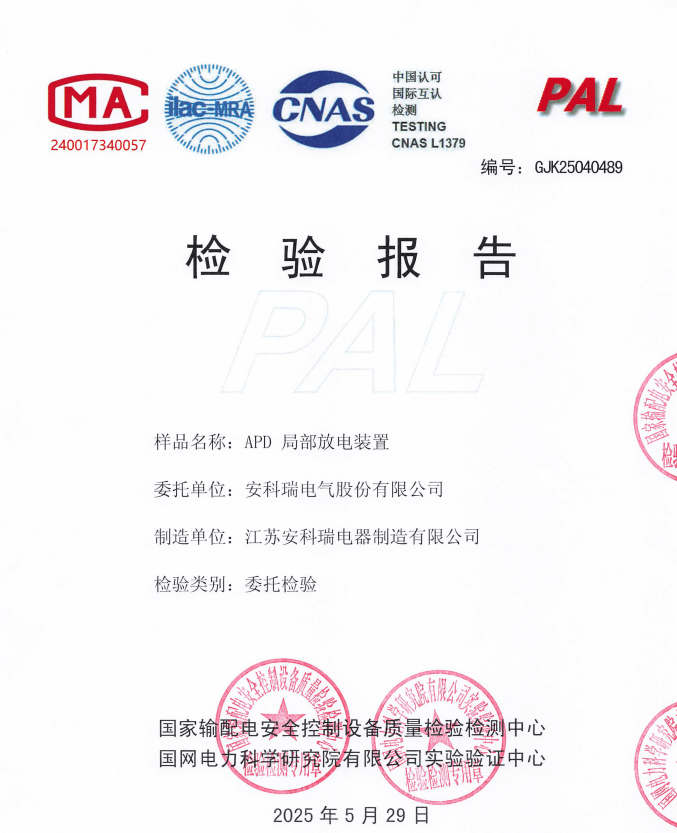

️APD300局部放电装置已获取国网电科院报告
