卡箍式柔性接头技术原理、安装规范与工程应用研究
在现代管道系统工程中，连接技术的可靠性与适应性直接影响着整个系统的运行效率与维护成本。作为传统法兰连接和焊接方式的重要补充，卡箍式柔性接头凭借其独特的结构设计和性能优势，在市政、工业、建筑等领域获得了广泛应用。本文将从机电安装工程的专业视角，系统阐述卡箍式柔性接头的技术原理、结构特点、安装规范及典型工程案例，并探讨该技术的未来发展趋势。通过深入分析其"以柔克刚"的设计哲学与三重密封机制，结合平潭海峡大桥等实际工程应用，揭示其在复杂工况下的技术优势，为相关设计人员和技术人员提供全面的技术参考和应用指导。
管道系统作为现代工业与城市基础设施的"血管网络"，其连接技术的可靠性直接关系到能源输送、给排水、消防系统等关键功能的稳定运行。传统管道连接主要采用法兰连接和焊接两种方式，前者需要大量螺栓紧固且对安装空间要求较高，后者则存在热影响区材料性能劣化、施工周期长等问题。特别是在需要适应管道热胀冷缩、机械振动或地基沉降的复杂工况下，传统刚性连接方式往往表现出明显的技术局限性。
卡箍式柔性接头作为一种创新性管道连接组件，通过独特的结构设计实现了管道间的柔性连接，不仅能够有效补偿管道位移，还能显著降低系统振动，提高整体稳定性。根据工程实践统计，与法兰连接相比，卡箍式柔性接头的安装效率可提高6-8倍，维护工作量减少约70%，在特殊环境如地震区、海底隧道等场景中表现出显著的技术优势。
本文旨在从机电安装工程的专业角度，系统解析卡箍式柔性接头的技术原理与结构特点，详细阐述其安装规范与质量控制要点，并通过典型案例分析展示其工程应用价值。最后，结合当前技术发展趋势，探讨该技术在未来工程建设中的创新方向与应用前景，为相关领域的设计人员和技术人员提供全面的技术参考。
️卡箍式柔性接头的核心设计理念在于通过"刚柔并济"的结构实现管道连接的可靠密封与位移补偿。与传统的刚性连接方式相比，这种接头通过巧妙的结构组合，既保证了连接的强度要求，又提供了必要的柔性适应能力，成为现代管道工程中不可或缺的关键组件。

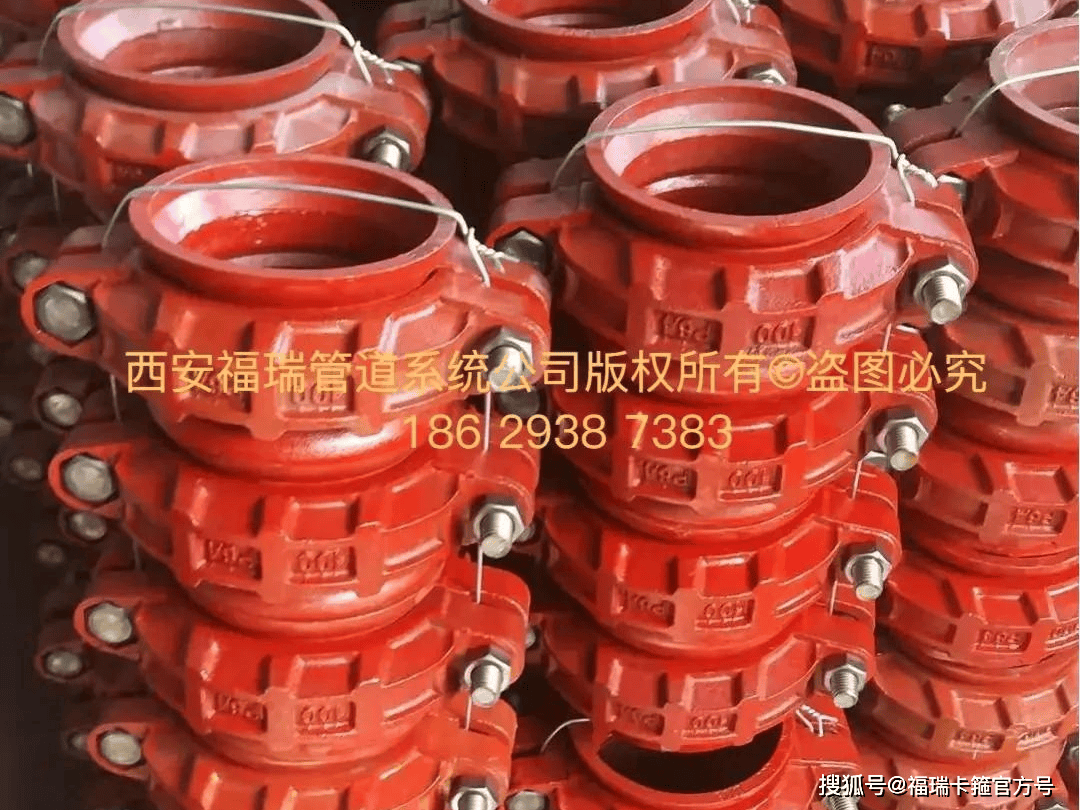

基本结构与工作原理卡箍式柔性接头主要由三大核心组件构成：高强度金属卡箍、弹性橡胶密封圈和预加工沟槽的管道端部。其中，️金属卡箍通常采用不锈钢、球墨铸铁等材料制成，通过螺栓紧固提供径向压力；️橡胶密封圈则选用耐介质、耐老化的弹性材料，通过压缩变形实现初始密封；️管道端部经过特殊加工形成与密封圈配合的沟槽结构，确保密封面的紧密贴合。
该接头的工作原理可概括为：安装时，将两根管道的端部插入接头内部，使橡胶密封圈嵌入预先加工的沟槽中，然后通过对称紧固卡箍螺栓施加径向压力，使密封圈均匀贴合在管道表面。这种设计不仅实现了静态密封，更重要的是通过橡胶的弹性变形能力，能够有效补偿管道因温度变化、机械振动或地基沉降引起的️动态位移。当管道系统内部存在介质压力时，压力会自内而外作用于密封圈的唇部，形成自紧式密封效应，压力越高，密封性能反而越强。
三重密封机制卡箍式柔性接头的密封性能是其技术核心，采用独特的️三重密封机制确保在各种工况下的可靠密封：
- ️第一重密封依靠橡胶密封圈自身的弹性变形能力，在无压状态下通过预紧力紧压管道表面，形成初始密封。密封圈内径通常设计为略小于管道外径，确保安装后即产生一定的预紧力。
- ️第二重密封由卡箍螺栓紧固后产生的径向压力实现。当对称拧紧螺栓时，卡箍对橡胶密封圈施加均匀的压紧力，进一步增强密封效果。值得注意的是，卡箍仅承担径向紧固功能，管道的轴向力完全由卡箍本体承担，螺栓不受轴向拉力作用，这与法兰连接有本质区别。
- ️第三重密封是系统最具创新性的设计，当管道内存在介质压力时，压力会作用于密封圈的"C"型唇部，使其更紧密地贴合管道表面，形成️压力自紧效应。这种设计使得系统压力越高，密封性能反而越强，特别适用于高压管道系统。
关键性能参数与分类
根据工程应用需求，卡箍式柔性接头具有多样化的️性能参数和结构形式。在位移补偿能力方面，优质接头的轴向伸缩量可达40mm，横向偏移量通常为±15mm；耐压等级方面，常规设计压力为1.0-1.6MPa，特殊工况下可提升至2.5MPa；适用温度范围则取决于橡胶材质，一般为-30℃至150℃。
从结构形式看，卡箍式柔性接头主要分为️钢环型和️管端型两种。钢环型适用于低压管道，对焊接位置要求严格，成本较低；管端型适用范围更广，可满足高、中、低压各种工况，但成本略高。按制造工艺则可分为铸造、锻造和钢制三类：铸造卡箍一体成型，强度高、耐腐蚀性好；锻造卡箍由轧钢锻压而成，成本低但焊接部位强度可能不足；钢制卡箍采用钢板制造，成本效益较好但同样存在焊接强度问题。
理解这些技术原理和结构特点，对于设计人员合理选型、正确安装以及后续维护都具有重要指导意义，也是充分发挥卡箍式柔性接头技术优势的基础。
安装规范与质量控制️卡箍式柔性接头的卓越性能不仅依赖于其精巧的设计，更与正确的安装工艺和质量控制密切相关。作为机电安装工程师，必须严格遵循安装规范，把控关键质量控制点，才能确保接头在管道系统中发挥预期功能。本节将详细阐述影响安装质量的核心因素和具体安装操作要点。
在卡箍式柔性接头的安装过程中，️材料与制造质量是确保长期可靠运行的基础前提。首先，卡箍本体不得存在气孔、砂眼、缩孔或裂纹等缺陷，这些制造瑕疵会显著降低接头的承载能力，在压力波动或温度变化条件下可能引发突发性失效46。其次，橡胶密封圈的材质和性能必须符合设计要求，密封面上不应存在气泡、杂质、裂口或凹凸不平等缺陷，老化变质的橡胶圈必须坚决更换468。工程实践中，约有35%的早期失效案例可追溯至密封圈质量问题，这凸显了严格检验的重要性。
️尺寸匹配与工艺精度同样至关重要。卡环在卡箍内的移动距离理论上应为接头伸缩量的一半，实际安装中必须进行实测验证。若达不到设计要求，则无法满足管道的伸缩补偿需求46。值得注意的是，出厂前与卡箍配套的左右端管具有严格的尺寸公差和形位公差要求，实际工程中不宜用普通管直接替代端管。端管端面与轴线的垂直度及端面本身的平面度若不符合标准，会使接头的实际伸缩量大幅减小，无法满足使用要求。此外，端管直径的尺寸应选择正偏差，确保卡箍对密封圈产生足够的压紧力，避免因尺寸不足导致的密封失效。
️预安装检查与准备是确保安装质量的首要环节。安装前应对所有组件进行彻底检查，清除密封面上的焊渣、毛刺、碰伤和污垢，这些表面缺陷会损害密封圈的完整性。同时，验证管道外径与接头规格的匹配性，检查橡胶密封圈是否存在损伤或老化迹象。在胶圈安装前，应在贴合面均匀涂刷专用润滑剂，既便于安装又可减少初始摩擦损伤。
️接头定位与状态控制需要特别关注。管道施工时，必须确保卡箍式柔性接头处于️自然状态，避免人为强行变形。任何安装时的强制对中或扭曲都会导致产品早期损坏和使用效果下降。当接头位于水泵出口近端或管道转角部位时，必须设置固定支撑或托架，且支撑结构的受力能力必须大于管道轴向力，防止因水力冲击或温度应力导致的位移超限。
️螺栓紧固工艺对密封性能有直接影响。安装管卡时，应确保管卡内部清洁无杂物，所有螺栓先手工旋入，然后采用对角顺序逐步均匀紧固。对于大口径接头，建议将所有螺栓完全插入管卡孔内，调整至各瓣管卡间隙均匀后再进行最终紧固。这种对称紧固方法可避免胶圈单侧过度压缩导致的密封不均匀问题。值得注意的是，螺栓仅需达到规定扭矩值即可，过度紧固反而会损害橡胶密封圈，降低接头的位移补偿能力。
在️焊接连接情况下，必须严格控制焊缝质量，确保无气孔、夹渣、裂纹和未焊透等缺陷。焊接完成后，应对密封面进行精细处理，去除所有毛刺和凸起，然后喷涂防锈油漆保护12。对于需要补偿大位移的特殊工况，必须精确控制卡环离端管的距离L。当两管端之间的间隙最小时，应保证卡环正好贴住斜面，这一参数需要结合产品说明书并通过计算确定，考虑管道延伸率及施工环境温度的影响46。
️验收测试是确保安装质量的最后关卡。系统试压时应逐步升压，观察接头部位是否有渗漏现象。对于重要管线，建议在运行初期加强巡检，特别关注振动较大或温度变化显著区域的接头状态59。验收标准应包括：无可见泄漏；螺栓无松动；接头能自由补偿设计范围内的管道位移；支撑结构无异常变形等多项指标。
工程应用案例分析️卡箍式柔性接头在实际工程中的卓越表现，最能验证其技术优势和应用价值。通过剖析典型工程案例，我们可以深入理解该技术如何解决复杂工况下的管道连接难题，以及设计人员在产品选型、系统设计和安装维护中的创新实践。本节将以平潭海峡大桥供水工程为核心案例，详细分析卡箍式柔性接头在极端条件下的应用方案和技术突破。
平潭海峡大桥供水工程挑战平潭海峡大桥作为连接福建省平潭综合实验区与大陆的重要跨海通道，全长3.51公里，其供水管道系统面临着️极端环境挑战。工程设计团队需要在桥体两侧敷设供水管道，而预留给水管道的安装宽度仅230mm，这一空间限制使传统法兰连接方式（外径通常≥500mm）完全无法实施5。同时，大桥结构因温度变化和车辆荷载产生的伸缩缝最大位移量达189mm，常规的波纹补偿器需要密集布置，不仅经济性差，可靠性也难以保证5。
此外，️海洋环境的高盐雾腐蚀特性对管道材料提出了苛刻要求，而大桥的振动特性又要求连接部件具备优异的抗振性能。传统焊接连接在如此复杂的动态载荷下容易出现疲劳裂纹，而法兰连接则因螺栓松动风险难以长期维持密封性能5。这些综合挑战迫使设计团队寻求创新的管道连接解决方案。
面对平潭海峡大桥的特殊工况，设计团队采用了️两瓣式卡箍柔性接头作为核心技术方案，并进行了多项针对性创新：
- ️超大间隙设计：专门开发的接头单节允许40mm轴向位移，通过在管道上间距15-20m布置，共计安装362套，系统总补偿能力完全覆盖大桥最大伸缩需求。这种分布式补偿方案相比集中式大补偿量装置，显著提高了系统可靠性和经济性5。
- ️耐腐蚀优化：针对海洋高盐雾环境，卡箍采用喷砂除锈加锌铝合金涂层处理，内壁喷涂环氧聚酰胺涂料，形成多重防护体系。橡胶密封圈选用耐海水、耐老化的特种材料，确保长期密封性能5。
- ️快速检修设计：系统运行初期发现局部渗漏后，工程团队无需停水或拆卸管道，仅通过更换加厚橡胶密封圈即解决问题，体现了卡箍式接头的️维护便捷性。这种设计大幅降低了系统维护成本和停机损失。
在安装工艺方面，项目团队针对狭窄空间条件开发了专用安装工装，确保在230mm限制宽度内完成精确对中和螺栓紧固。同时，通过有限元分析优化了支撑结构设计，使管道系统能够适应大桥的动态变形而不产生过大应力。
实施效果与行业影响
平潭海峡大桥供水管道系统于2011年通过验收并稳定运行至今，充分验证了卡箍式柔性接头在️复杂工况下的可靠性。该项目获得了2012年度福建省水利科学技术二等奖，成为柔性连接技术在重大工程中的成功典范。长期监测数据显示，管道系统泄漏率低于0.05%，远优于传统连接方式的表现；维护成本相比原设计预估降低了约60%，经济效益显著。
这一成功案例推动了卡箍式柔性接头技术在多个领域的应用扩展。在市政工程领域，上海骆盈公司采用类似技术解决了给排水管网在软土地基条件下的连接难题；在工业管道系统中，多家石油化工企业将其应用于温度变化频繁的热力管道，耐温性能达到150℃；特殊环境如地震多发区和海底隧道也越来越多地采用这种具有抗振与防腐双重优势的连接技术。
