近1.5亿像素！Intel Lunar Lake处理器超高清内核照 首次采用多项创新技术

近1.5亿像素！Intel Lunar Lake处理器超高清内核照 首次采用多项创新技术！Lunar Lake是Intel历史上非常特殊的一代处理器，采用了多个首次设计：酷睿Ultra命名、chiplets芯粒设计、台积电代工、整合封装内存、集成NPU AI引擎和LPE超低功耗小核心，并且没有直接的后代产品。

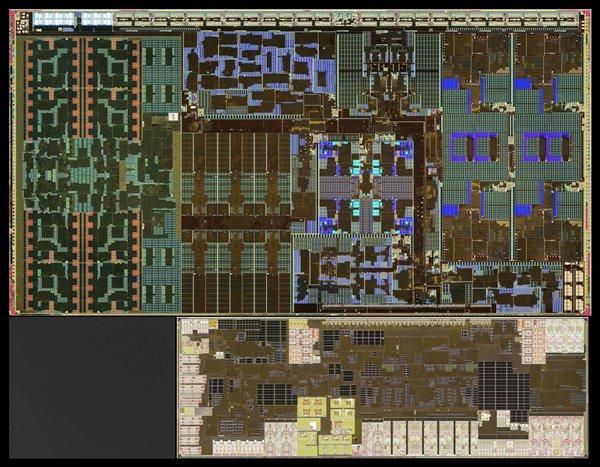

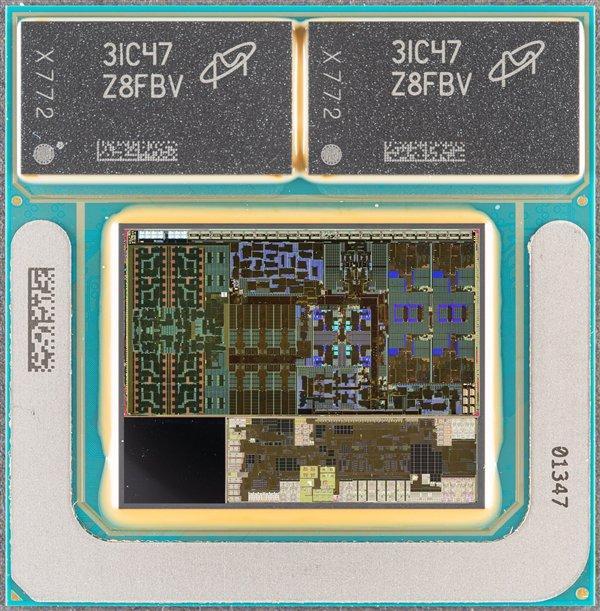

近日，芯片专家Fritzchens Fritz发布了一组Lunar Lake处理器的高清内核照片，最高分辨率接近1.5亿像素，展现了其内部结构设计。计算模块采用台积电N3B工艺，包括四个Lion Cove P核及其每核心2.5MB二级缓存、共享12MB三级缓存，八个Skymont E核及其每四个一组共享4MB二级缓存，NPU AI引擎（六组NCE神经网络计算引擎）、Xe2-LPG核显与媒体引擎、内存控制器以及8MB系统级缓存等。Intel将几乎所有关键计算模块整合在一起，大大降低了彼此通信的延迟。

平台控制器模块则采用台积电N6工艺，主要负责各种高速和低速I/O，包括USB、雷电、PCIe、蓝牙和Wi-Fi。此外还有一个没有任何电路功能的填充模块，用于保持整体形状完整和机械平衡。这些模块之下是基于Intel 22FFL工艺的有源中介层，使用Intel Foveros 3D封装技术整合所有组件。
